HM102型机械密封是一中内流内装、单端面、多弹簧非平衡型结构，符合ISO-3069、 JB1472-75标准。应用于各种离心泵、化工泵、管道泵及管道增压泵、排污泵、多级给水泵。
本系列机械密封中○型圈分丁腈橡胶、氟橡胶两种，请用户在选用时注意。
如果使用介质的腐蚀性较强，则应改○型圈为聚四氟乙烯Ｖ型圈。用户在订货时必须注意。
本系列为提高水泵产品的三化程序，谨向用户推荐优先选择使用。
适用范围：
◇ 密封 介质：水、油、弱酸、弱碱等一般腐蚀性介质
◇ 密封压力：≤1.0 MPa
◇ 密封腔温度：
丁腈橡胶：-20～180℃
氟橡胶：-20～180℃
聚四氟乙烯Ｖ型圈：-80～250℃
◇ 转速：轴径≤φ45 ： ≤3000 转/分
轴径 >φ45 ： ≤1450 转/分

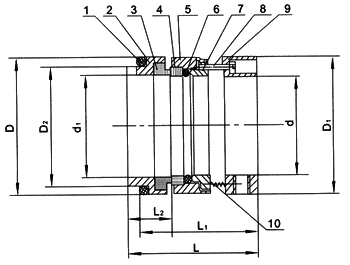

1、静环○型圈 2、静环座 3、静环 4、动环 5、动环座 6、动环○型圈
7、传动座 8、连接螺钉 9、弹簧座 10、弹簧
| 型号 | d | d1 | D | D1 | D2 | L | L1 | L2 |
| 102-25 | 25 | 26.5 | 40 | 40 | 34 | 45 | 38 | 19 |
| 102-28 | 28 | 29.5 | 43 | 43 | 37 | 45 | 38 | 19 |
| 102-30 | 30 | 31.5 | 45 | 45 | 39 | 45 | 38 | 19 |
| 102-35 | 35 | 36.5 | 50 | 50 | 44 | 50 | 43 | 20 |
| 102-40 | 40 | 41.5 | 58 | 56 | 52 | 55 | 48 | 20 |
| 102-45 | 45 | 46.5 | 63 | 62 | 56 | 57 | 50 | 20 |
| 102-50 | 50 | 51.5 | 70 | 69 | 62 | 60 | 53 | 22 |
| 102-55 | 55 | 56.5 | 75 | 74 | 67 | 60 | 53 | 22 |
| 102-60 | 60 | 61.5 | 80 | 79 | 72 | 60 | 53 | 22 |
| 102-65 | 65 | 66.5 | 85 | 84 | 77 | 62 | 57 | 23 |
| 102-70 | 70 | 71.5 | 92 | 91 | 83 | 62 | 57 | 23 |
| 102-75 | 75 | 76.5 | 97 | 96 | 88 | 65 | 63 | 25 |
| 102-80 | 80 | 81.5 | 105 | 104 | 95 | 65 | 63 | 25 |
| 102-85 | 85 | 86.5 | 110 | 109 | 100 | 65 | 63 |
