机械密封HM1001系列

      本系列机械密封件为内装、内流、但断面、单弹簧非平衡型结构。符合ISO3069及DIN24960标准。适用于螺杆泵、研磨泵、混合泵、胶体泵、钛白浆料泵、炭黑胶体磨、化工泵、污水泵、管道升压泵和潜水泵。

适用范围:
◇ 被密封介质:水,油等一般腐蚀性液体
◇ 密封腔压力:≤1.0 MPa
◇ 密封腔温度:-20~+100℃
◇ 转速:≤3000r/min

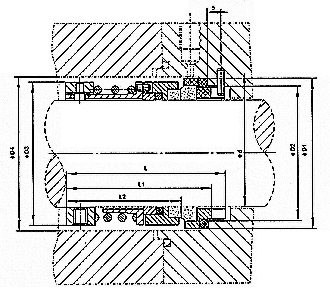

  d D1 D2 D3 D4 min L L1 L2
H6 H8 H11 ±0.5
1001-16 16 27 23 30 32 53 47 38
1001-18 18 33 27 32 34 58 51 41
1001-20 20 35 29 34 36
1001-22 22 37 31 36 38 61 54 43.5
1001-24 24 39 33 38 40 63 56 45.5
1001-25 25 40 34 39 41
1001-28 28 43 37 42 44 70 63 51.5
1001-30 30 45 39 44 46
1001-35 35 50 44 49 51
1001-40 40 58 51 56 60 76 69 56
1001-45 45 63 56 61 65
1001-50 50 70 62 66 70 80.5 73.5 59.5
1001-55 55 75 67 71 75
1001-60 60 80 72 80 85 88 81 67
1001-65 65 85 77 85 90
1001-70 70 92 83 90 95 97 90 73.5
1001-75 75 97 88 99 104
1001-80 80 105 95 104 109
