机械密封HM112系列

      本系列机械密封是1001系列的改进型,改原来的用销钉来传递为用凹槽来传递,使用更加可靠,安装更方便,任意旋向。
      本系列机械密封件使用于压力≤1.5MPa,温度在-20~200℃,端面线速度≤20M/sec 的污水、油类及一般腐蚀性介质。
      本系列静环有石墨环、硬质环、碳化硅环。橡胶○型川有丁腈橡胶、氟橡胶。用户可以根据泵的使用介质不同采用不同磨擦付和○型川。
      本系列机械密封件的安装和使用条件参见JB4127-85标准。
      注:如果使用截肢腐蚀性较强时,可以改○型川为四氟V型川,在安装V型川时,为使紧密结合,应先用90℃左右的热水中浸泡几分钟,趁温热时,成组地用手指压紧,并立即装如预定位置压紧。

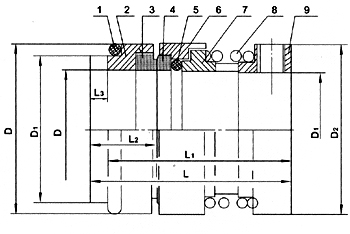

1、静环○型圈 2、静环座 3、静环 4、动环 5、动环○型圈
6、动环座 7、推环 8、弹簧 9、弹簧座

型号 D D1 D2 d1 d L L1 L2 L3
112-25 40 34 40 25 26.5 57 50 19 7
112-30 45 39 45 30 31.5 62 55 19 7
112-35 50 44 50 35 36.5 62 55 20 7
112-40 58 51 58 40 41.5 72 65 20 7
112-45 63 56 63 45 46.5 72 65 20 7
112-50 70 62 70 50 51.5 78 70 21 7
112-55 75 67 75 55 56.5 78 70 22 7
112-60 80 72 80 60 61.5 83 75 22 7
112-65 85 77 85 65 66.5 83 75 22 7
112-70 92 83 92 70 71.5 88 80 25 7
112-75 97 88 97 75 76.5 88 80 25 7
112-80 105 95 105 80 81.5 93 85 25 7
